HTD化铁炉专用MVR风机抽真空风机
|
化铁量
(吨/小时) |
风机型号 |
风机主要性能参数 |
配套电机 |
|
风 量
(标米3/分) |
风 压
(毫米水柱) |
轴功率
(千瓦) |
主轴转速
(转/分) |
电机型号 |
电机功率 |
电压(V) |
|
0.5 |
HTDl2-11 |
12 |
700 |
2 |
5090 |
Y132S1-2 |
5.5KW |
380V |
|
1 |
HTD20一11 |
20 |
1100 |
5 |
5750 |
Y132S2-2 |
7.5KW |
380V |
|
1 |
HTD20—12 |
20 |
1300 |
6 |
5950 |
Y132S2-2 |
7.5KW |
380V |
|
1.5 |
HTD30-11 |
30 |
1400 |
10 |
5950 |
Y160M2-2 |
15KW |
380V |
|
2 |
HTD35-12 |
35 |
1200 |
11 |
5600 |
Y160M2-2 |
15KW |
380V |
|
2.5 |
HTD40-11 |
40 |
1400 |
12 |
5600 |
Y60M2-2 |
15KW |
380V |
|
3 |
HTD50-11 |
50 |
1300 |
14 |
5750 |
Y160L-2 |
18.5KW |
380V |
|
3 |
HTD50-12 |
50 |
1500 |
17 |
5600 |
Y180M-2 |
22KW |
380V |
|
3 |
HTD50-13 |
50 |
1600 |
18 |
5600 |
Y180M-2 |
22KW |
380V |
|
3 |
HTD50-14 |
50 |
1800 |
23 |
5600 |
Y200L1-2 |
30KW |
380V |
|
4 |
HTD60-31 |
60 |
2000 |
29 |
2950 |
Y200L2-2 |
37KW |
380V |
|
4 |
HTD70-31 |
70 |
2800 |
43 |
2950 |
Y225M-2 |
45KW |
380V |
|
5 |
HTD85-21 |
85 |
2000 |
38 |
2900 |
Y225M-2 |
45KW |
380V |
|
5 |
HTD85-22 |
85 |
2400 |
44 |
2900 |
Y250M-2 |
55KW |
380V |
|
5 |
HTD85-23 |
85 |
2800 |
51 |
2900 |
Y280S-2 |
75KW |
380V |
|
5 |
HTD85-24 |
85 |
3000 |
54 |
2900 |
Y280S-2 |
75KW |
380V |
|
7 |
HTD120-21 |
120 |
2500 |
64 |
2900 |
Y280S-2 |
75KW |
380V |
|
8 |
HTD120-22 |
120 |
2800 |
67 |
2900 |
Y280S-2 |
75KW |
380V |
|
10 |
HID150-21 |
150 |
2800 |
89 |
2900 |
Y315S-2 |
110KW |
380V |
|
10 |
HTD150-22 |
150 |
3000 |
91 |
2900 |
Y315S-2 |
110KW |
380V |
|
15 |
HTD300-21 |
300 |
2500 |
154 |
2900 |
Y315M-2 |
185KW |
380V |
|
20 |
HTD500-11 |
500 |
3000 |
309 |
2950 |
JKl33-2 |
315KW |
380V |
|
50 |
HTD800-11 |
800 |
2800 |
424 |
2975 |
JKl35-2 |
440KW |
380V |
|
→<上一个多级离心MVR风机轴瓦型号<←→<下一个
化铁炉风机型号<←→<HTD化铁炉风机总表<← |
|
|
→湖北双剑风机厂各种风机性能表总汇←

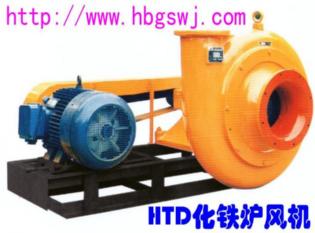

化铁炉风机图片
气动性能换算:
风机的性能参数均在标准状态时得到。这个标准状态指的是:进气温度tin=20℃,大气压力Pa=760毫米汞柱；相对湿度=50％,气体密度ρ=1.2kg/m3。风机在准状态下工作以及主轴转速改变时,其性能要经过换算求得,其近似换算公式为:
|
|
|
|
| 式中:Qin进口流量 |
M3/min |
|
|
Pout出口静压 |
Kg/m2 |
| Nsh轴功率 |
Kw |
|
|
n主轴转速 |
r·p·m |
| *标准状况 |
|
|
|
|
Pin进口压力 |
Kg/m2 |
|
其中: |
Tin进口温度 |
°K |
|
|
ρin进口气体密度 |
Kg/m3 |
|
|
R气体常数 |
Kg·m/Kg·.K |
|
|
气动性能试验允差:
根据离心MVR风机轴瓦技术条件的规定,在给定的转速标准进气状态下实测产品的压力值和流量值．不得超过给定值的±5％。
|
